ROHS Material de base de alumínio placa de PCB LED SMT imersão de ouro Design Fabricação

Placa de circuito PCB de base de alumínio ROHS LED SMT Design de ouro por imersão Fabricação

Sobre o Grupo Suntek:

O Grupo Suntek é um fornecedor contratado no campo EMS com uma solução completa para montagem de FCB/FPC, montagem de cabos e montagem de caixa.

Suntek Electronics Co., Ltd, como a principal instalação, localizada na província de Hunan, China;

BLSuntek Electronics Co., Ltd, como a nova instalação, localizada na província de Kandal, Camboja.

Com certificação ISO9001:2015, ISO13485:2016, IATF 16949:2016 e UL E476377,

Entregamos produtos qualificados com preços competitivos para clientes em todo o mundo.

A Estrutura e as Vantagens das Placas de Circuito LED:

Como um suporte de circuito projetado especificamente para fontes de luz LED, a importância das placas de circuito LED é autoevidente. Elas são tipicamente compostas por uma placa base, uma camada de circuito, componentes eletrônicos e áreas onde os chips LED são soldados.

A seleção de materiais da placa base é diversa, incluindo placas de fibra de vidro e placas de base de metal, etc. Esses materiais fornecem suporte mecânico estável e uma boa base de dissipação de calor para toda a placa de circuito.

A camada de circuito é responsável por transmitir com precisão a energia elétrica para cada chip LED, e a racionalidade de seu design afeta diretamente o efeito de emissão de luz e o desempenho geral do LED.

As vantagens das placas de circuito LED são notáveis, apresentando excelentes características de economia de energia. Em comparação com as fontes de iluminação tradicionais, o consumo de energia das lâmpadas acionadas por placas de circuito LED é significativamente reduzido. Ao mesmo tempo, possui uma vida útil extremamente longa, reduzindo o inconveniente e o custo das substituições frequentes de lâmpadas.

Característica do Alumínio:

Conformidade com RoHs
Mais adequado para o processo SMT;
No esquema de projeto do circuito, a difusão térmica é tratada de forma muito eficaz, reduzindo assim a temperatura de operação do módulo, prolongando a vida útil, melhorando a densidade de potência e a confiabilidade;
Reduzir a montagem de dissipadores de calor e outros hardwares (incluindo materiais de interface térmica), reduzir o tamanho do produto e reduzir os custos de hardware e montagem; Combinação ideal de circuito de potência e circuito de controle;

O substrato de alumínio pode reduzir a resistência térmica ao mínimo, de modo que o substrato de alumínio tenha excelente condutividade térmica e excelentes propriedades mecânicas.

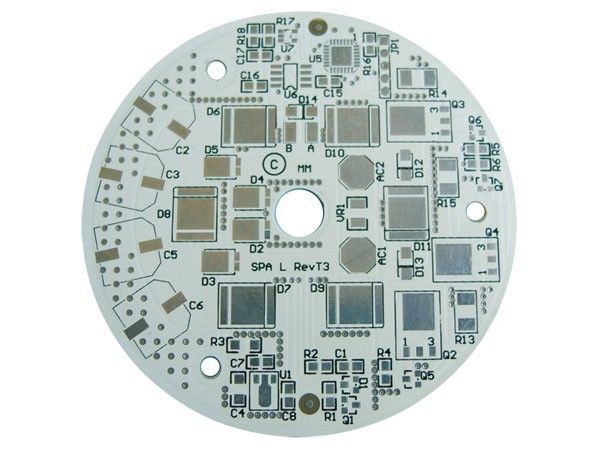

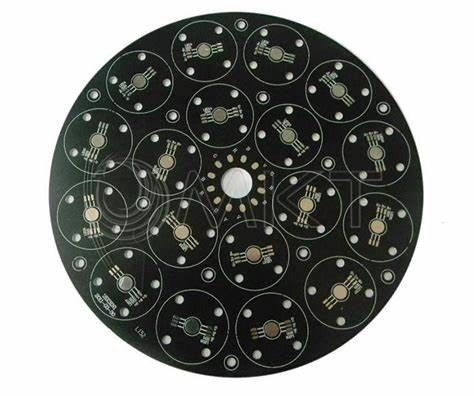

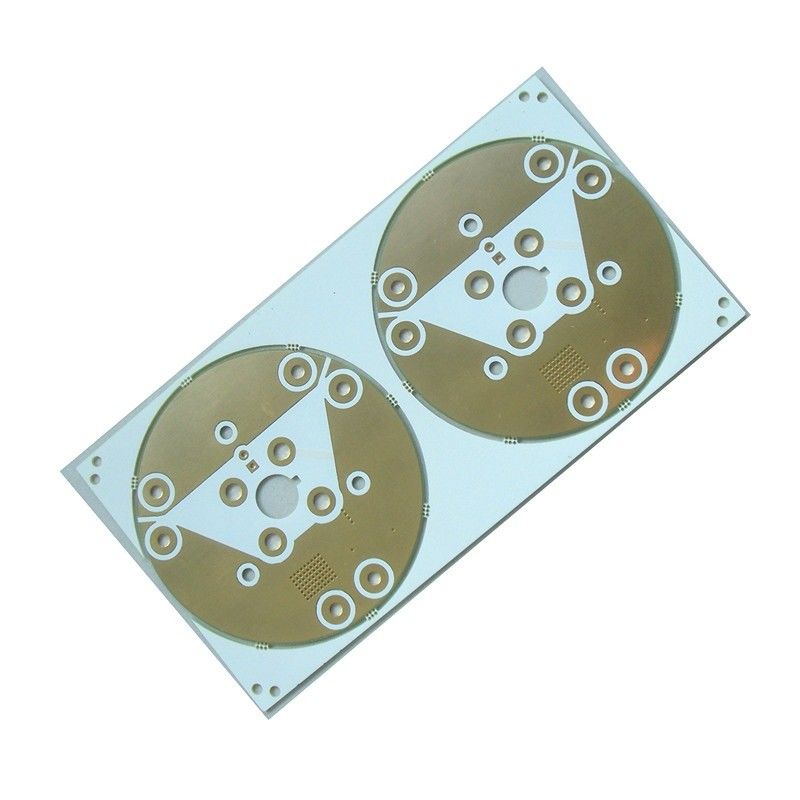

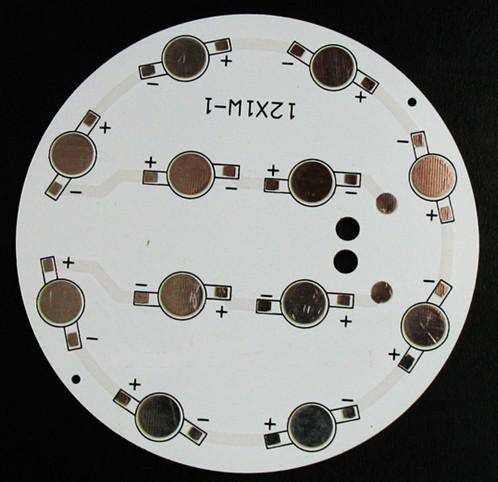

PCB de Alumínio
PCB de alumínio para LED, também conhecido como PCB de base de metal, é um tipo de PCB que compreende uma camada dielétrica fina termicamente condutora, bem como eletricamente protegida, e uma sobreposição revestida de cobre que é sobreposta entre a base de metal e a folha de cobre. A folha de cobre abrange o design ideal do circuito, enquanto a base de metal permite que o calor se dissipe com a ajuda do dielétrico colocado entre as camadas. O desenvolvimento para PCB de alumínio é principalmente separado em três camadas.

Camada de Circuito
Camada de Isolamento Térmico
Camada Base

 Aplicação:

* Automóveis, Máquinas

* Máquina eletrônica, Projetor

* Máquina de publicidade, Monitor, Eletrodomésticos

* Dispensadores de água, Computador, Placa-mãe

* Equipamentos militares, Ar condicionado

* Equipamentos de comunicação, Dispositivo de energia, etc.

Serviço EMS Completo:

Serviço OEM

Nossas vantagens:

Montagem de PCB:

1) Nossos equipamentos incluem prensa de impressão Desen, Samsung SMT, fornos de refluxo sem chumbo JT, soldagem por onda sem chumbo, base de retrabalho BGA, máquina AI.

2) Montagem de peças de montagem de superfície, através de orifícios, BGA, QFP e QFN, 0201.

3) Teste AOl (raios-X para pacote BGA) para cada placa.

4) Inspeção do primeiro artigo antes do processo SMD e primeira amostra concluída antes do processo DIP.

5) Programação e teste de função.

6) Revestimento conformal e cola.

O que o Grupo Suntek pode oferecer:

1. Placa nua de PCB e FPC

2. Montagem de PCB e FPC

3. Compra de componentes e personalização de materiais

4. Montagem completa de caixa turnkey

5. Montagem de tecnologia mista

6. Montagem de cabos e chicotes

7. Montagem de PCB de baixo/médio/alto volume

8. BGA/QFN/DFN COM inspeção por raios-X

9. Programação de IC/AOI/ICT/Teste funcional

Perguntas frequentes:

Q1. Quais arquivos para cotação de PCB?

A: Arquivos de PCB (gerber)

Q2. MOQ e qual é o tempo de entrega mais rápido?

A: Não há MOQ na Suntek. somos capazes de lidar com produção de pequeno e grande volume com flexibilidade. As amostras precisam de 3-5 dias úteis, a produção em massa precisa de 7-10 dias úteis.

Q3. Para cotação de PCB, qual formato de arquivo você precisa?

A: Gerber, Protel 99SE, DXP, PADS 9.5, AUTOCAD, CAM350 estão OK.

Q4. Como testar placas de PCB?

A: AOI, teste de sonda voadora, teste de dispositivo de texto, FQC, etc. para PCB nua.

Temos equipamentos e tecnologia de fabricação avançados, equipe de engenheiros profissionais, equipe de compras, equipe de qualidade e equipe de gerenciamento para garantir

os produtos de alta qualidade e a entrega no prazo. Nossos produtos são amplamente utilizados em controle industrial, automotivo, telecomunicações, equipamentos médicos, eletrônicos de consumo, etc.
