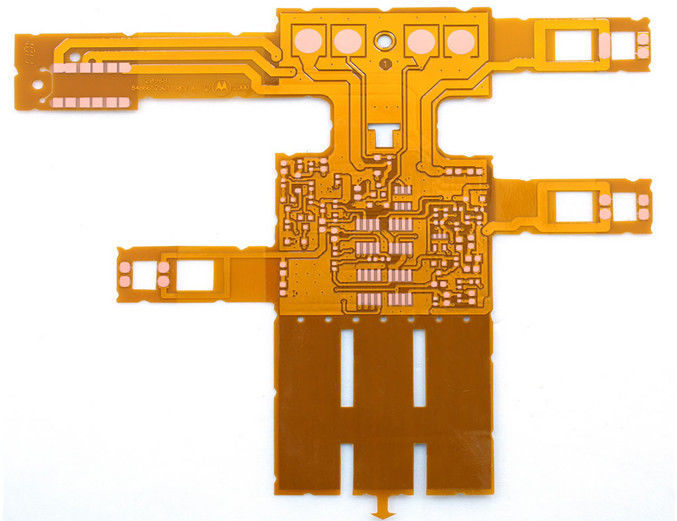

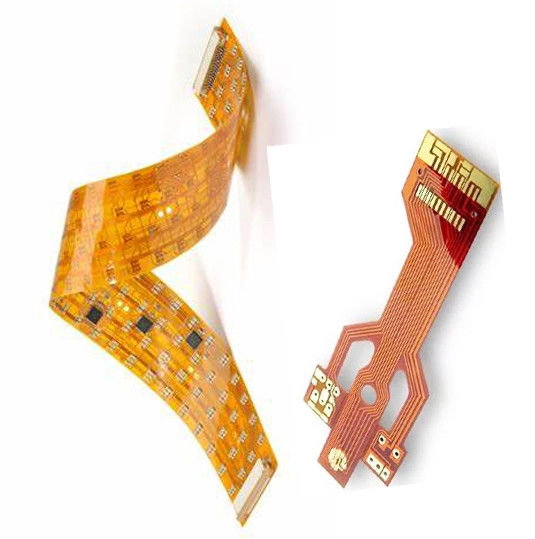

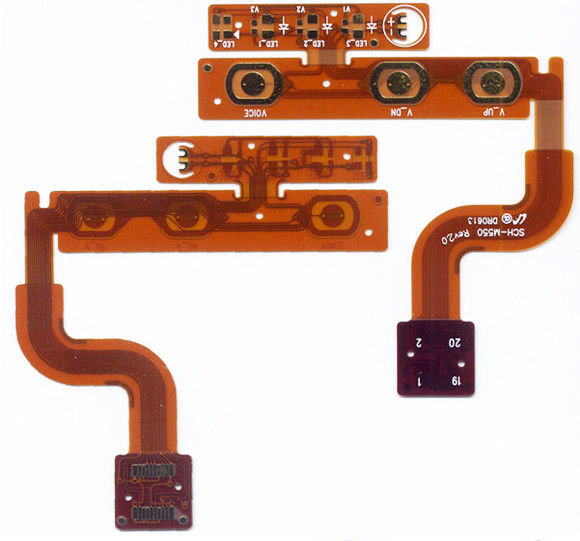

Placa de Circuito Impresso Flexível de Poliamida 1-12 Camadas 600mm X 1200mm
Temos equipamentos de fabricação avançados, tecnologia profissional, equipe de engenheiros profissionais, equipe de compras, equipe de qualidade e operadores bem treinados para garantir que a PCB flexível tenha boa e estável qualidade.
Características da FPC:
1. A FPC oferece melhor dissipação de calor devido ao design simplificado das laminados de poliamida.
2. A FPC oferece melhor desempenho elétrico porque sua baixa permissividade permite a transmissão rápida de sinais elétricos e reduz o ruído.
3. A FPC oferece uma vida útil muito longa, pode ser dobrada até 500 milhões de vezes e pode ser dobrada em muitas formas
4. A FPC pode ter um tamanho maior do que a PCB rígida, a largura pode ser de 500 mm e os comprimentos podem ser quaisquer que você solicitar.
5. A FPC é muito leve e não ocupará muito espaço.
Capacidades da FPC:
| Item |
Capacidade |
| Espessura Mínima da Placa Acabada |
0,05 mm |
| Tamanho Máximo da Placa |
500mm*1200mm |
| Tamanho Mínimo do Furo Perfurado a Laser |
0,025 mm |
| Tamanho Mínimo do Furo Perfurado Mecanicamente |
0,1 mm |
| Largura/Espaçamento Mínimo da Trilha |
0,035 mm/0,035 mm |
| Anel Anular Mínimo de Placa de Face Única/Dupla Face |
0,075 mm |
| Anel Anular da Camada Interna Mínimo da Placa Multicamadas |
0,1 mm |
| Anel Anular da Camada Externa Mínimo da Placa Multicamadas |
0,1 mm |
| Ponte Mínima de Coverlay |
0,1 mm |
| Abertura Mínima da Máscara de Solda |
0,15 mm |
| Abertura Mínima de Coverlay |
0,35 mm*0,35 mm |
| Tolerância Mínima de Impedância de Extremidade Única |
‘+/-7% |
| Tolerância Mínima de Impedância Diferencial |
|
| Contagem Máxima de Camadas |
12L |
| Tipo de Material |
PI, Kapton |
| Marca do Material |
Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang |
| Tipo de Material do Reforço |
FR4, PI, PET, Aço, AI, Fita Adesiva, Nylon |
| Espessura do Coverlay |
12,5um/25um/50um |
| Acabamento da Superfície |
ENIG, ENEPIG, OSP, Chapeamento de Ouro, Chapeamento de Ouro+ENIG, Chapeamento de Ouro+OSP, Prata de Imersão, Estanho de Imersão, Estanho de Chapeamento |
FAQ:
P1: Quais arquivos você usa na fabricação de PCB?
A1: Gerber, PCB, Desenhos.
P2: Como você garante a qualidade?
A2: Nosso produto é 100% testado eletronicamente. A montagem da PCB é com 100% AOI, ICT, FT e verificação visual, 100% raio-x para BGA.
P3: Podemos visitar sua empresa?
A3: Claro, seja bem-vindo para visitar nossa empresa, Suntek localizada no Parque Industrial de Xingsha, Changsha, província de Hunan, China.
P4: Qual é o prazo de entrega?
A4: Leva de 3 a 5 dias úteis para amostras, de 7 a 10 dias úteis para produção em lote com base nos arquivos e na quantidade. Leva de 15 a 20 dias úteis para a montagem da PCB.
P5: Você manterá nossas informações e arquivos em segredo?
A5: Claro, é nosso princípio básico manter segredos comerciais para proteger os projetos de nossos clientes. NDA pode ser assinado a qualquer momento.
P6. Como trabalhar com você?
A6: - Envie-nos por e-mail o arquivo de layout da PCB, lista BOM
- Forneceremos uma confirmação de resposta em 12 horas e responderemos à oferta em 3 a 5 dias.
- Aguardando a confirmação do preço, pedido e condições de pagamento pela sua empresa.
- Prosseguiremos com o pedido.
