O Grupo Suntek é um fornecedor profissional no campo EMS com solução única para PCB, montagem de PCB, montagem de cabos, montagem de tecnologia Mix e construção de caixas.2015,ISO13485:2016, IATF 16949:2016 e UL E476377 certificados. Nós fornecemos produtos qualificados com preço competitivo para clientes em todo o mundo.
Visão geral das capacidades:
|
Especificações
|
Detalhes
|
|
Tipo de material
|
FR-1, FR-4, CEM-1, revestido de alumínio
|
|
Espessura do material (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Número de camadas
|
1 a 8 camadas
|
|
Tamanho máximo da prancha
|
23.00 x 35.00 (((580mm*900mm)
|
|
Classe IPC
|
Classe II, Classe III, Classe 1
|
|
Anel anular
|
5 mil/lado ou superior (min. de projeto)
|
|
Revestimento de acabamento
|
Soldagem ((HASL), Soldagem livre de chumbo ((HASL), ENIG (níquel sem eletricidade)
ouro por imersão), OSP, prata por imersão, estanho por imersão, níquel por imersão,
Ouro duro, outros
|
|
Peso de cobre
|
0.5OZ-2OZ
|
|
Largura do traço/espaço
|
3 milímetros ou mais
|
|
Espaço livre para a perfuração
|
0.1 mm ((perfuração a laser)
|
|
Fitas revestidas
|
0.036 ou superior
|
|
Furo mais pequeno (terminado)
|
0.1 mm ou mais
|
|
Dedos de ouro
|
1 a 4 bordas (30 a 50 microns de ouro)
|
|
Pisa SMD
|
0.080 - 0.020 - 0.010
|
|
Tipo de máscara de solda
|
LPI Brilhante, LPI-Matte, SR1000
|
|
Cor da máscara de solda
|
Verde, vermelho, azul, preto, branco, amarelo
|
|
Cor da lenda
|
Branco, amarelo, preto, vermelho, azul
|
|
Ponto de rotação CNC
|
Qualquer
|
|
Largura mínima da rota
|
0.031
|
|
Pontuação
|
Linhas retas, pontuação de salto, bordo de painel para o bordo, CNC*
|
|
Corpo de ouro
|
Hard*, imersão* (até 50 MICRON GOLD)
|
|
Formato do ficheiro de dados
|
Gerber 274x com abertura de inserção
|
|
FAB. Formato do desenho
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Teste de E.T.
|
Sonda voadora, unilateral, 1placa superior, concha de pinça, lista de rede
|
|
Reservatório/abertura do balcão
|
Disponível até 0,250 de diâmetro
|
|
Impedância de controlo
|
- Sim, sim.
|
|
Viais cegos/viais enterrados
|
- Sim, sim.
|
|
Máscara descascável
|
- Sim, sim.
|
|
Carbono
|
- Sim, sim.
|

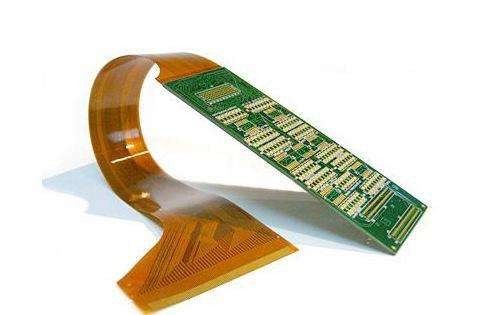

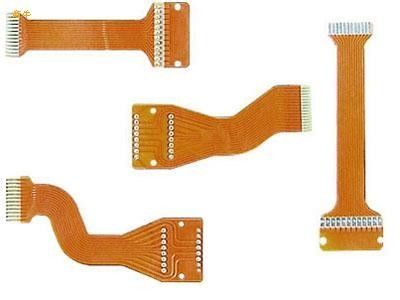

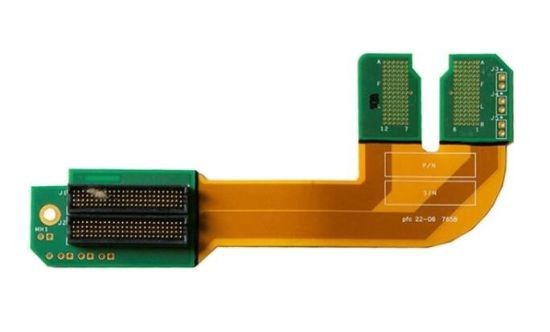

Um circuito flexível ou PCB flexível é um arranjo padronizado de circuitos impressos e componentes que utiliza material flexível com ou sem cobertura flexível.
Um circuito flexível ou PCB flexível é um arranjo padronizado de circuitos impressos e componentes que utiliza material flexível com ou sem cobertura flexível.Estes conjuntos eletrónicos flexíveis podem ser fabricados utilizando os mesmos componentes utilizados para placas de circuitos impressos rígidos, mas permitindo que a placa se ajuste a uma forma desejada (flexibilidade) durante a sua aplicação.
Quantas camadas pode ter um PCB flexível?
Máximo de 10 camadas para PCB flexíveis.
Que espessura de cobre pode ter um PCB flexível?
2oz, apenas alguns PCBs led flexíveis como cobre pesado, a melhor vantagem de PCB flexível é flexível, se muito cobre, não será fácil de dobrar para o seu dispositivo.
Qual é o tamanho de um PCB flexível?
Material de PCB flexível:largura máxima é de 250mm,porque o material de PCB flexível é um rolo,cada largura de rolo é de 250mm,o comprimento não é limitado,então quando você projeta PCB flexível,um lado deve ser inferior a 250mm,O outro lado não se importa.
Que espessura pode ter um PCB flexível?
0.1mm - 0.2mm, alguns PCB flexíveis podem ser 0.3mm.
Ofertas de serviços:
Processos inovadores de flexão rígida
Conjuntos de material premium
Rigid-Flex com HDI
Construção de folhas soltas
Painéis de grande porte
Número de camadas 40+
Aplicação de dissipadores de calor
Aplicações:
As placas de circuito flexíveis são uma combinação perfeita para aplicações que exigem melhor desempenho, alta precisão, precisão e flexão regular.
Máquinas fotográficas
Frenos antibloqueio
Bombas de combustível
sondas de ultra-som
Ensaio de semicondutores
Dispositivos médicos
Sistemas de movimento
Satélites
Aviônica
Pacotes de baterias
Dispositivos de fabrico
Sistemas de airbag
Embalagem e transporte:
Embalagem e transporte de PCB flexíveis
Embalagem:
O produto de montagem de PCB flexível será embalado em uma caixa de papelão resistente para garantir o transporte seguro.
O produto será também envolto em borracha para proporcionar uma protecção adicional contra potenciais impactos e vibrações durante o transporte.
Cada caixa será rotulada com o nome do produto, quantidade e instruções de manuseio para facilitar a identificação e manuseio.
Transporte marítimo:
O produto será enviado através de um serviço de correio confiável e confiável para garantir a entrega atempada e segura ao cliente.
O endereço de envio e as informações de contacto serão verificados duas vezes para garantir a entrega exacta.
Um número de rastreamento será fornecido ao cliente uma vez que o produto tenha sido enviado, permitindo-lhe rastrear a sua encomenda e garantir a sua chegada segura.
Após a entrega, o cliente será obrigado a assinar o pacote como prova de receção.
