Fornecemos SMT, THT e montagem final com TIC e teste de produto funcional.
A Suntek fornece uma solução única para todas as suas necessidades de serviços de fabricação eletrônica, desde prototipagem rápida até fabricação em grande volume.Temos a capacidade de identificar problemas de projeto e/ou produção durante a fase de protótipo e resolvê-los (em consulta consigo) antes de passar para a produção.
Embora muitas casas de PCB afirmem oferecer serviços de montagem de PCBs superiores, a Suntek realmente cumpre o que prometemos.Certificado em 2015 e compatível com a RoHS. Nós lidamos com projetos de SMD, através de buracos e montagem mista e também oferecemos verificações gratuitas de DFM, juntamente com testes de função com base em suas necessidades específicas.Nossas capacidades de PCBA estão listadas abaixo:
Visão geral das capacidades:
|
Especificações
|
Detalhes
|
|
Tipo de material
|
FR-1, FR-4, CEM-1, revestido de alumínio
|
|
Espessura do material (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Número de camadas
|
1 a 8 camadas
|
|
Tamanho máximo da prancha
|
23.00 x 35.00 (((580mm*900mm)
|
|
Classe IPC
|
Classe II, Classe III, Classe 1
|
|
Anel anular
|
5 mil/lado ou superior (min. de projeto)
|
|
Revestimento de acabamento
|
Soldagem ((HASL), Soldagem livre de chumbo ((HASL), ENIG (níquel sem eletricidade)
ouro por imersão), OSP, prata por imersão, estanho por imersão, níquel por imersão,
Ouro duro, outros
|
|
Peso de cobre
|
0.5OZ-2OZ
|
|
Largura do traço/espaço
|
3 milímetros ou mais
|
|
Espaço livre para a perfuração
|
0.1 mm ((perfuração a laser)
|
|
Fitas revestidas
|
0.036 ou superior
|
|
Furo mais pequeno (terminado)
|
0.1 mm ou mais
|
|
Dedos de ouro
|
1 a 4 bordas (30 a 50 microns de ouro)
|
|
Pisa SMD
|
0.080 - 0.020 - 0.010
|
|
Tipo de máscara de solda
|
LPI Brilhante, LPI-Matte, SR1000
|
|
Cor da máscara de solda
|
Verde, vermelho, azul, preto, branco, amarelo
|
|
Cor da lenda
|
Branco, amarelo, preto, vermelho, azul
|
|
Ponto de rotação CNC
|
Qualquer
|
|
Largura mínima da rota
|
0.031
|
|
Pontuação
|
Linhas retas, pontuação de salto, bordo de painel para o bordo, CNC*
|
|
Corpo de ouro
|
Hard*, imersão* (até 50 MICRON GOLD)
|
|
Formato do ficheiro de dados
|
Gerber 274x com abertura de inserção
|
|
FAB. Formato do desenho
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Teste de E.T.
|
Sonda voadora, unilateral, 1placa superior, concha de pinça, lista de rede
|
|
Reservatório/abertura do balcão
|
Disponível até 0,250 de diâmetro
|
|
Impedância de controlo
|
- Sim, sim.
|
|
Viais cegos/viais enterrados
|
- Sim, sim.
|
|
Máscara descascável
|
- Sim, sim.
|
|
Carbono
|
- Sim, sim.
|

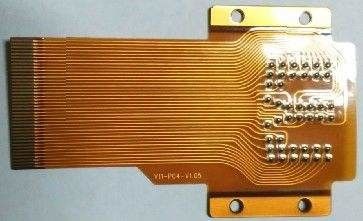

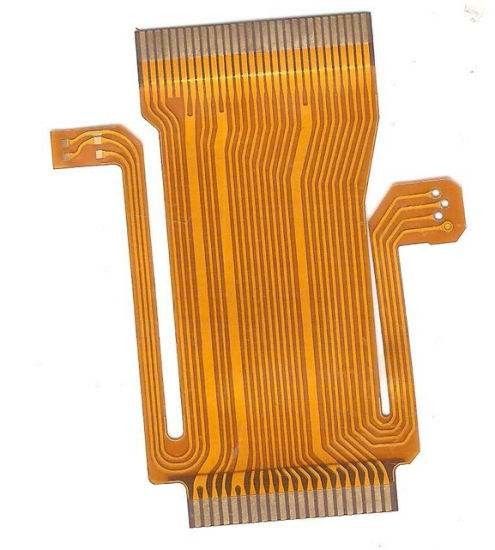

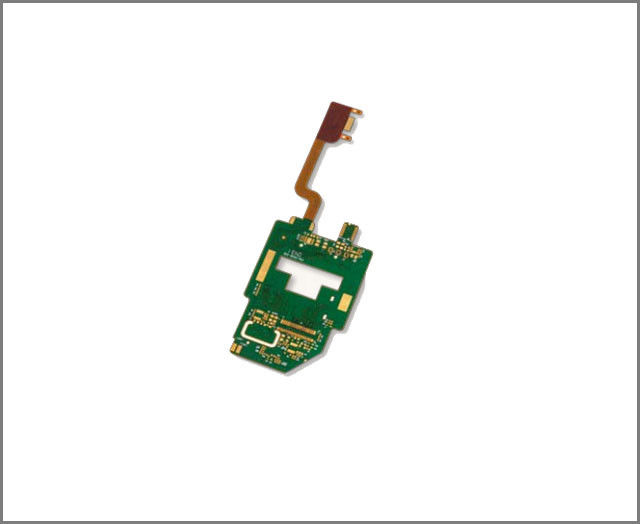

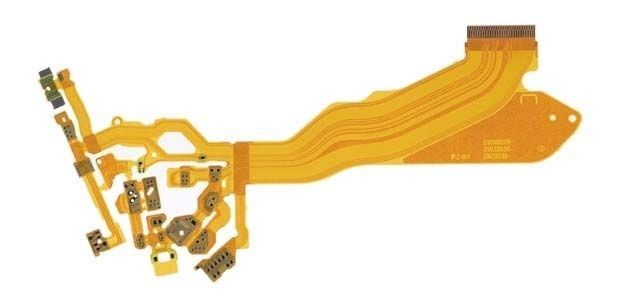

Um circuito flexível ou PCB flexível é um arranjo padronizado de circuitos impressos e componentes que utiliza material flexível com ou sem cobertura flexível.
Um circuito flexível ou PCB flexível é um arranjo padronizado de circuitos impressos e componentes que utiliza material flexível com ou sem cobertura flexível.Estes conjuntos eletrónicos flexíveis podem ser fabricados utilizando os mesmos componentes utilizados para placas de circuitos impressos rígidos, mas permitindo que a placa se ajuste a uma forma desejada (flexibilidade) durante a sua aplicação.
Quantas camadas pode ter um PCB flexível?
Máximo de 10 camadas para PCB flexíveis.
Que espessura de cobre pode ter um PCB flexível?
2oz, apenas alguns PCBs led flexíveis como cobre pesado, a melhor vantagem de PCB flexível é flexível, se muito cobre, não será fácil de dobrar para o seu dispositivo.
Qual é o tamanho de um PCB flexível?
Material de PCB flexível:largura máxima é de 250mm,porque o material de PCB flexível é um rolo,cada largura de rolo é de 250mm,o comprimento não é limitado,então quando você projeta PCB flexível,um lado deve ser inferior a 250mm,O outro lado não se importa.
Que espessura pode ter um PCB flexível?
0.1mm - 0.2mm, alguns PCB flexíveis podem ser 0.3mm.
Aplicações:
Equipamentos de LED e iluminação
Telefone móvel inteligente
Equipamento médico
Produto aeroespacial
Instrumentação
Embalagem e transporte:
Embalagem e transporte de PCB flexíveis
Embalagem:
O produto de montagem de PCB flexível será embalado em uma caixa de papelão resistente para garantir o transporte seguro.
O produto será também envolto em borracha para proporcionar uma protecção adicional contra potenciais impactos e vibrações durante o transporte.
Cada caixa será rotulada com o nome do produto, quantidade e instruções de manuseio para facilitar a identificação e manuseio.
Transporte marítimo:
O produto será enviado através de um serviço de correio confiável e confiável para garantir a entrega atempada e segura ao cliente.
O endereço de envio e as informações de contacto serão verificados duas vezes para garantir a entrega exacta.
Um número de rastreamento será fornecido ao cliente uma vez que o produto tenha sido enviado, permitindo-lhe rastrear a sua encomenda e garantir a sua chegada segura.
Após a entrega, o cliente será obrigado a assinar o pacote como prova de receção.
