Para casa > produtos > PCBs metálicos >

Material Alumínio Base Pcb Board LED ROHS SMT Imersão Ouro Design Fabricação DIY

placa de PCB de base de alumínio

Material de base de alumínio

PCB

Lugar de origem:

China

Marca:

Suntek Electronics Co., Ltd

Certificação:

ISO9001:2015,ISO13485:2016,IATF 16949:2016 and UL E476377 certified

Número do modelo:

2024-PCB-002

Contacte-nos

Solicite um orçamento

Detalhes do produto

Materiais:

Alumínio

Espessura de cobre:

0.5 ~ 2OZ

Camadas:

1 ~ 4

Cor da máscara de solda:

Branco

Tratamento de Superfície:

HASL / estanho

Compatível com a norma Rohs:

- Sim, sim.

cor silkscreen:

Negro

Afastamento de Min.Line:

0.075mm

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Preço

USD0.1/pcs~USD10/pcs

Detalhes da embalagem

Embalagens a vácuo de bolas de ar

Tempo de entrega

3 a 7 dias

Termos de pagamento

T/T, L/C, D/A, D/P

Habilidade da fonte

200,000 metros quadrados/ano

Produtos relacionados

Vídeo

Rodgers Material Base PCB ROHS SMT ENIG DIY Metal PCB Board Circuito 5G Rede

Obtenha o melhor preço

Vídeo

Fabricante de PCBs de núcleo de metal de cobre Base de material FR4

Obtenha o melhor preço

Vídeo

Material FR4 PCB baseado em metal UL ROHS ISO9001 SMT Fabricação de placas de PCB

Obtenha o melhor preço

Vídeo

Multilayer Metal Core Pcb Design UL ROHS ISO9001 SMT Fabricação de placas de PCB

Obtenha o melhor preço

Contacte-nos

0086-731-84874736

Contacte agora

Descrição do produto

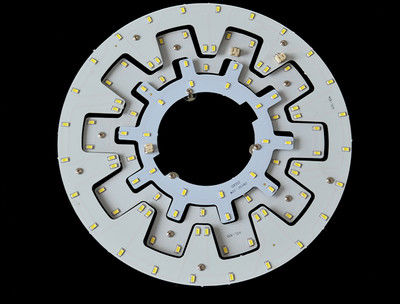

Placa de circuito impresso PCB de base de alumínio para LED ROHS SMT Design de ouro por imersão DIY Fabricação

Suntek Group é um fornecedor líder no campo de EMS com solução completa para montagem de PCB/FPC, montagem de cabos, montagem de tecnologia mista e construção de caixas. Suntek Electronics Co., Ltd, como a principal instalação, localizada em Hunan Prov, China;

BLSuntek Electronics Co., Ltd, como a nova instalação, localizada em Kandal Prov, Camboja. Com certificação ISO9001:2015, ISO13485:2016, IATF 16949:2016 e UL E476377. Entregamos produtos qualificados com preço competitivo para clientes em todo o mundo.

Característica do Alumínio:

Conforme RoHs
Mais adequado para o processo SMT;
No esquema de projeto do circuito, a difusão térmica é tratada de forma muito eficaz, reduzindo assim a temperatura de operação do módulo, estendendo a vida útil, melhorando a densidade de potência e a confiabilidade;
Reduzir a montagem de dissipadores de calor e outros componentes (incluindo materiais de interface térmica), reduzir o tamanho do produto e reduzir os custos de hardware e montagem; Combinação ideal de circuito de potência e circuito de controle;

O substrato de alumínio pode reduzir a resistência térmica ao mínimo, de modo que o substrato de alumínio tenha excelente condutividade térmica e excelentes propriedades mecânicas.

Capacidade de produção:

1	Material	PR4, Sem halogênio, High TG, CEM3, PTFE, Alumínio BT, Rogers
2	Espessura da placa	Produção em massa: 0,3-3,5 mm Amostras: 0,21-6,0 mm
3	Acabamento da superfície	HASL, OSP, Imersão Prata/Ouro/SN, Flash Gold, Dedo de Ouro, Chapeamento de Ouro Duro
4	Tamanho do painel PCB	Produção em massa máxima: 610x460mm Amostra: 762x508mm
5	Camada	Produção em massa: 2-58 Camadas, Amostras: 1-64 Camadas
6	Min. Tamanho do furo de perfuração	Perfuração a laser 0,1 mm, Perfuração mecânica 0,2 mm
7	Controle de qualidade PCBA	Raio-X, Teste AOI, Teste Funcional
8	Especialidade	Automotivo, Médico/Jogos/Dispositivos Inteligentes, Computador, LED/Iluminação, etc.
9	Sanforizado	Via enterrada, Via cega, Pressão mista, Resistência embutida, Capacitância embutida, Pressão mista local, Alta densidade local, Back Drill, Controle de impedância

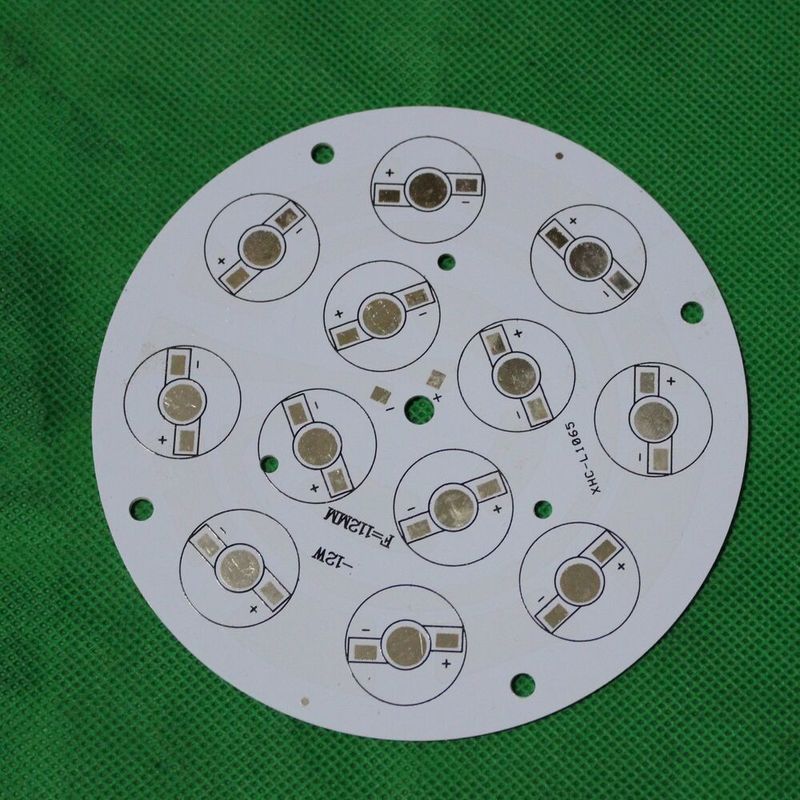

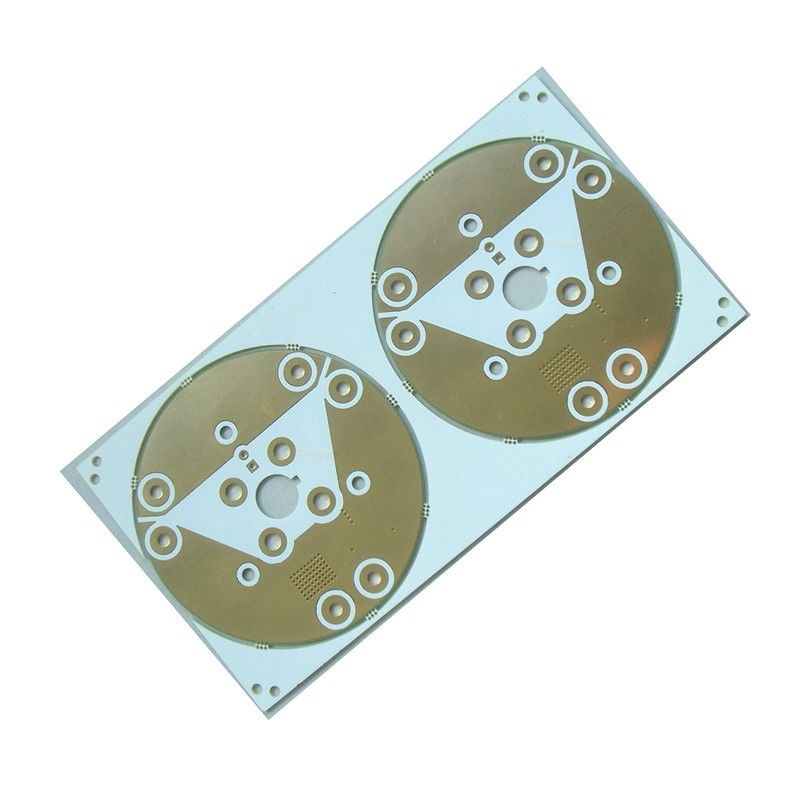

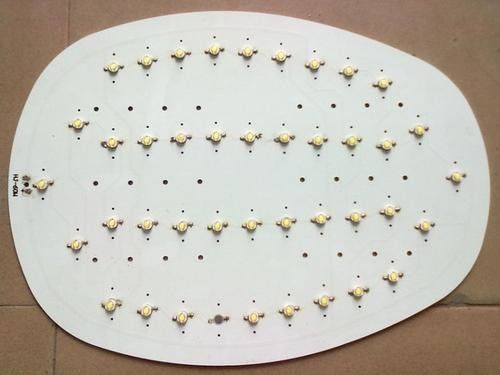

PCB de alumínio

PCB de alumínio para LED, também conhecido como PCB de base de metal, é um tipo de PCB que compreende uma fina camada dielétrica termicamente condutora, bem como uma camada eletricamente protegida e uma sobreposição revestida de cobre que é sobreposta entre a base de metal e a folha de cobre. A folha de cobre abrange o design ideal do circuito, enquanto a base de metal permite que o calor se dissipe com a ajuda do dielétrico colocado entre as camadas. O desenvolvimento para PCB de alumínio é principalmente dividido em três camadas.

Camada de circuito
Camada de isolamento térmico
Camada de base

Tempo de entrega:

Condições do pedido	Data de entrega padrão	Data de entrega mais rápida
Protótipo (<20pcs)	2 dias	8 horas
Pequeno volume (20-100pcs)	6 dias	12 horas
Volume médio (100-1000)	3 dias	24 horas
Produção em massa (>1000)	Depende da BOM	Depende da BOM

Capacidades PCBA:

Altura do componente: 0,2-25 mm
Min. Pacote: 0201
Min. distância entre BGA: 0,25-2,0 mm
Min. Tamanho BGA: 0,1-0,63 mm
Min. Espaço QFP: 0,35 mm
Min. tamanho da montagem: (X*Y): 50*30mm
Máx. tamanho da montagem: (X*Y): 350*550mm
Precisão de pick-and-place: ±0,01 mm
Faixa de pick-and-place: QFP, SOP, PLCC, BGA
Capacidade de colocação: 0805,0603,0402,0201
Disponível encaixe de pressão com alta contagem de pinos
Capacidade SMT por dia: 3.200.000 pontos

Vantagem competitiva:

Bom preço
Sem MOQ e amostra grátis
Foco na produção de baixo a médio volume
Entrega rápida e no prazo
Boa qualidade e aprovações internacionais
Ótimo atendimento ao cliente
Método de envio diversificado
Produção de PCB interna
Ampla gama de fornecimento de PCB
Serviço EMS Turnkey completo, incluindo aquisição de material, montagem SMT e thru-hole, montagem de construção de caixa
Reconhecido pela UL e em conformidade com RoHS

Perguntas frequentes:

1. Quais são seus padrões de montagem de PCB?

A IBE obteve os seguintes padrões da indústria eletrônica IPC para montagem de PCB
IPC-A-600G para produção de PCB
IPC-620 para práticas e requisitos para cabos, fios e fabricação de montagem de chicotes
IPC-A-610E Aceitabilidade de montagens eletrônicas PCBA

2. Você pode enviar para meu fabricante contratado para a construção final?
Sim, podemos enviar suas montagens para produção final. Também podemos oferecer serviços deturnkey, construção de caixa e somente mão de obra
